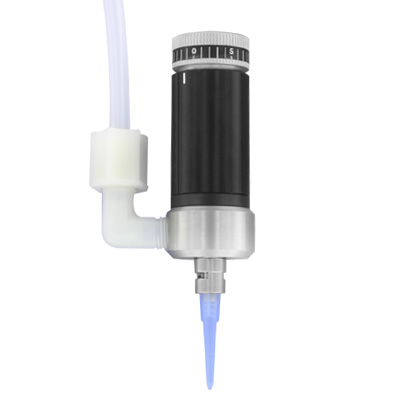

VD510: Diaphragm Valve

VD510 隔膜阀

VD510隔膜阀专为中低粘度流体精密点胶而设计，隔膜把潮湿部件从活动部件中隔离开。隔膜阀适用于对氰基丙烯酸酯、化学试剂、电解质、胶水、溶剂、涂料、酒精和其他易挥发物质的点胶应用。

三向阀操作

当气压进入VD510隔膜阀时，流体通道打开，点胶开始。在一次点胶快结束时，弹簧协助隔膜快速回到闭合状态，立即关闭流体通道。点胶量由阀门顶部的冲程调节装置来微调。



联系我们 Request a Quote

型号

VD510: 隔膜阀
VD510-SS: 不锈钢隔膜阀

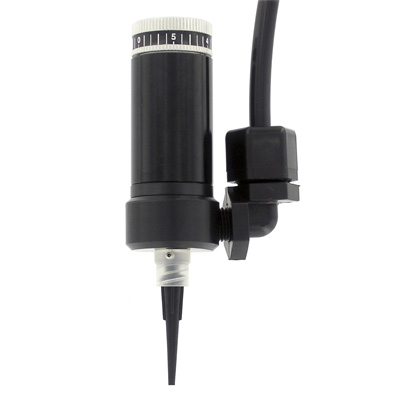

VD510-UV: UV合适的隔膜阀

特征

冲程调节装置微调点胶量
分离潮湿部件
适合机器一体化
适用于厌氧胶

规格

操作气压70 - 100psi
物料输送压力最大100psi
流量最大值0.3升/分钟
阀体铝/不锈钢
阀门活塞SUS303
阀门活塞密封NBR
接液部件材料超高分子量聚乙烯
空气输入M5 x 0.8
材料入口1/8” NPT
材料插座鲁尔锁
安装孔细节M5 x 0.8
重量 (VD510/UV)69g
重量 (VD510-SS)121g

配件

562043U阀座


技术文献

操作手册 - VD510 隔膜阀

操作手册 - VD510 隔膜阀

操作手册 - VD510SS 隔膜阀

操作手册 - VD510SS 隔膜阀

操作手册 - VD510UV 隔膜阀

操作手册 - VD510UV 隔膜阀

宣传册- VD510 隔膜阀

宣传册- VD510 隔膜阀

Fisnar 产品目录 - 工程点胶解决方案

Fisnar 产品目录 - 工程点胶解决方案

Fisnar 产品指南 - 点胶阀选型表

Fisnar 产品指南 - 点胶阀选型表
